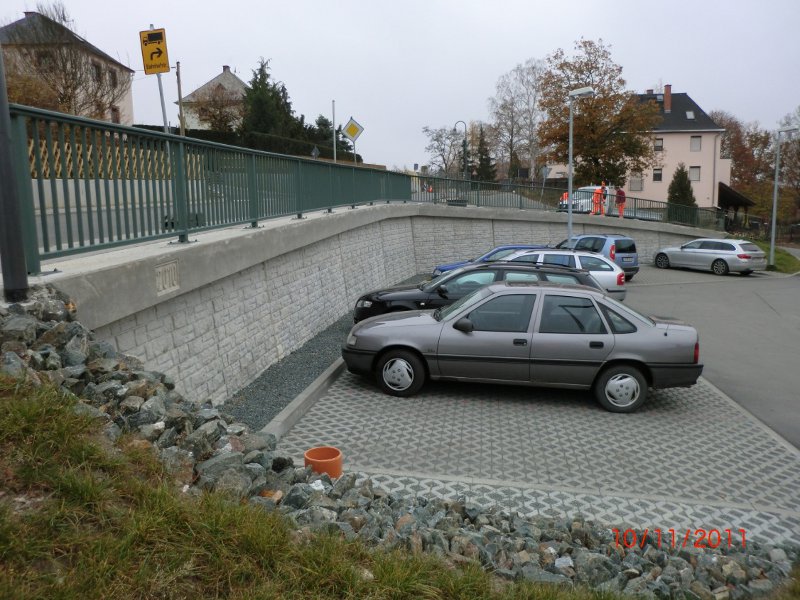

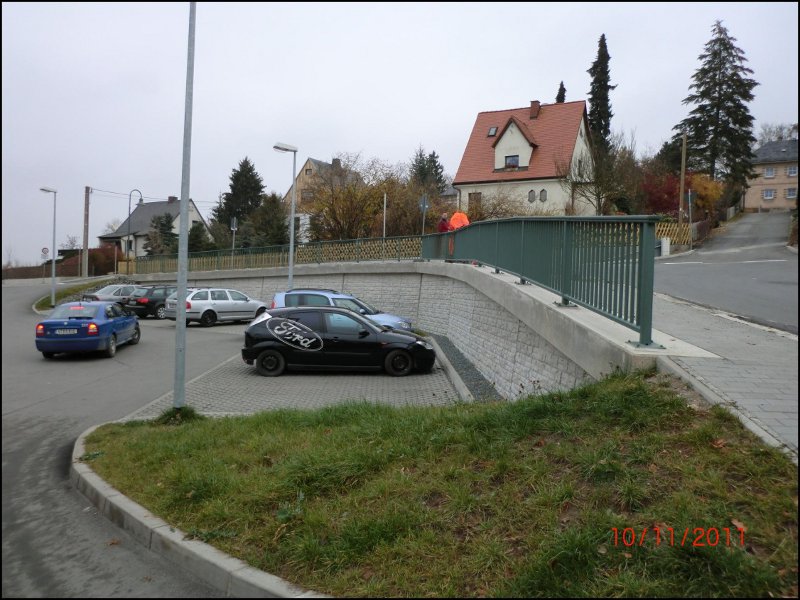

Im Zuge des Ausbaues der K 7880 in Jocketa wurde die Stützwand 1 neu errichtet.
Die Stützwand ist mit einer Gesamtlänge von 39 m, einer Ansichtsfläche von 84 m² und einer max. Höhe der Wandschaft von 2,65 m ausgeführt.

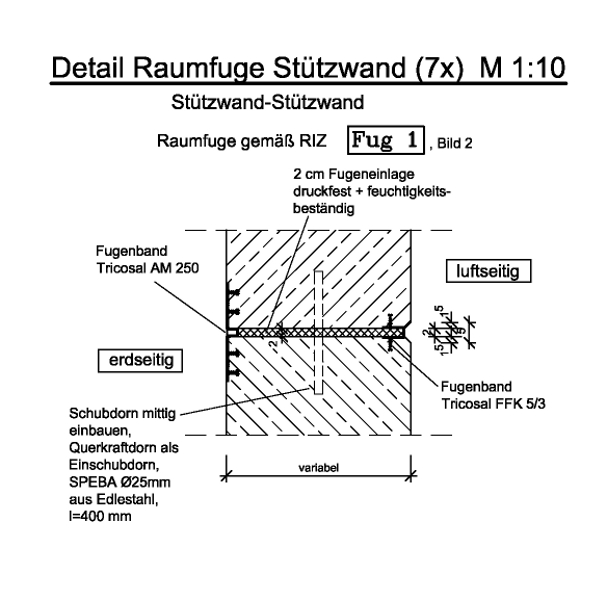

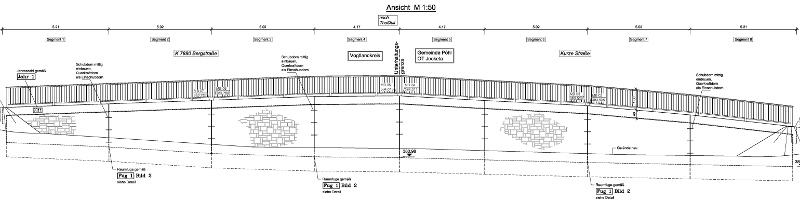

Der Verlauf der Wandvorderkante wurde polygonal hergestellt. Die Wandsegmente sind mit Raumfugen gemäß Richtzeichnung getrennt.
Alle sichtbaren Betonflächen sind mit PREWI Strukturmatrize “Marcato“ hergestellt.

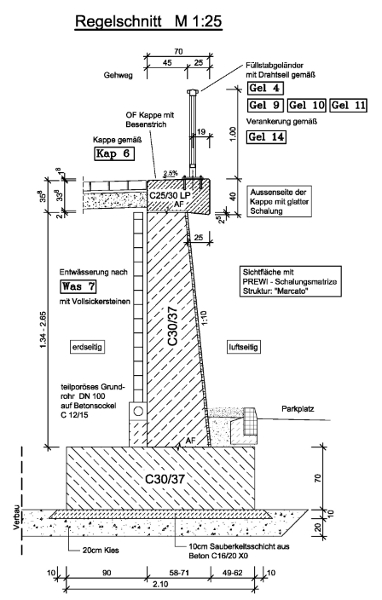

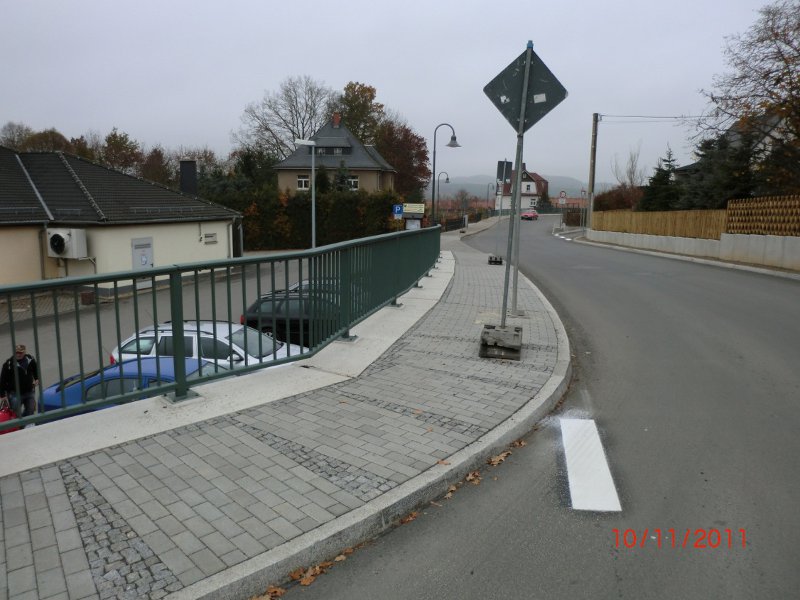

Die Wanddicke ist aufgrund der geneigten Vorderkante variabel (0,58 m - 0,71 m). Auf der Wand ist eine Kappe mit 0,70 m Breite vorgesehen, auf welcher als Absturzsicherung ein Füllstabgeländer angeordnet ist.
Die Stützwand ist flach gegründet.
Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
