Beschreibung

Mit dem Neu­bau der B 169, Orts­um­geh­ung Göltzsch­tal, ist die An­bind­ung der Kreis­straße K 7830 (über die K 7827) west­lich von Auer­bach er­for­der­lich.

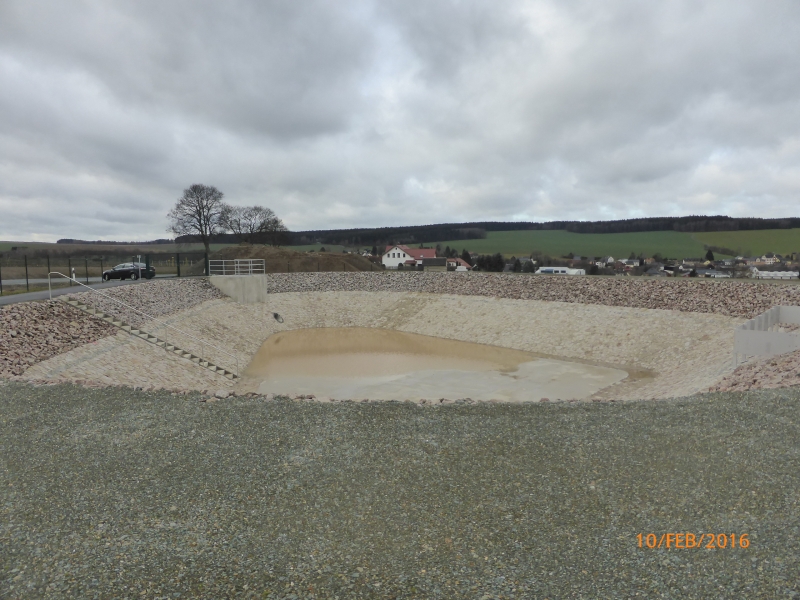

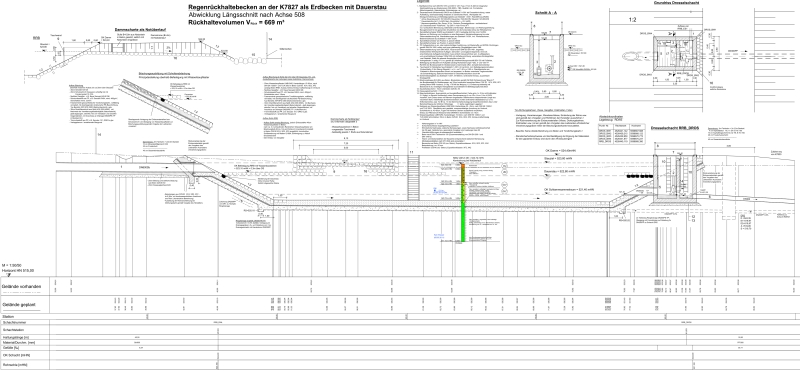

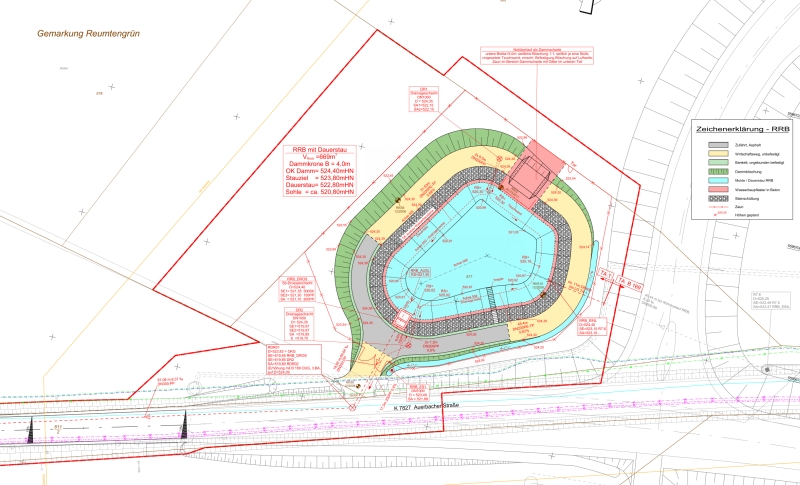

In­folge der Neu­ver­siegel­ung wurde ein RRB mit ei­nem Rück­halte­vol­umen von 669 m³ und ei­nem max. Dros­sel­ab­fluss von 20 l/s er­for­der­lich. Die Ein­ord­nung als 1-teiliges Erd­be­cken mit 2 m Dau­er­stau er­folg­te nord­west­lich der B 169 an der K 7827. Bei Ab­dich­tung mit geosyn­the­ti­schen Ton­dich­tungs­bahnen (GTD, Bentonit) er­folgte die Be­fes­tigung bis 0,3 m über OK Dau­er­stau mit Was­serbau­stei­nen in Beton, im Sohl­bereich mit kon­struktiv be­wehr­tem Beton. Die Tauch­rohr­zu­führung in dem Dros­sel­schacht ge­währ­leis­tet die Rück­hal­tung von Leicht­flüs­sigkei­ten. Ein Dau­ers­tau­ventil DN150 (Wirbel­ventil) über­nimmt die Dros­selung auf die max­imale Ab­fluss­menge zum Vor­flu­ter Treba. Die Not­ent­las­tung er­folgt über ei­ne mit Was­serbau­stei­nen be­fes­tigte Damm­schar­te.

Im Zuge der Rea­li­sierung des 1.BA er­folgte am Kreis­ver­kehr K 7830 neu/Ver­bindungs-/Zep­pelin­str., die Ein­ord­nung ei­ner Re­gen­rück­hal­tung aus mit PE-­Folie um­hüll­ten Kunst­stoff­spei­cher­blö­cken für ein Rück­halte­vol­umen von 40 m³ und ei­nen mit­tle­ren Dros­sel­ab­fluss von 10 l/s.

Eine Zu­sam­men­fas­sung der Planungs­maß­nah­me zum Down­load fin­den sie hier: Datenblatt
