Beschreibung

Im Zuge des neuen Straßenverlaufes quert die Hauptstraße in Waldkirchen den Waldkirchener Bach. Zur Überführung der Straße erfolgte der Ersatzneubau des Bauwerkes.

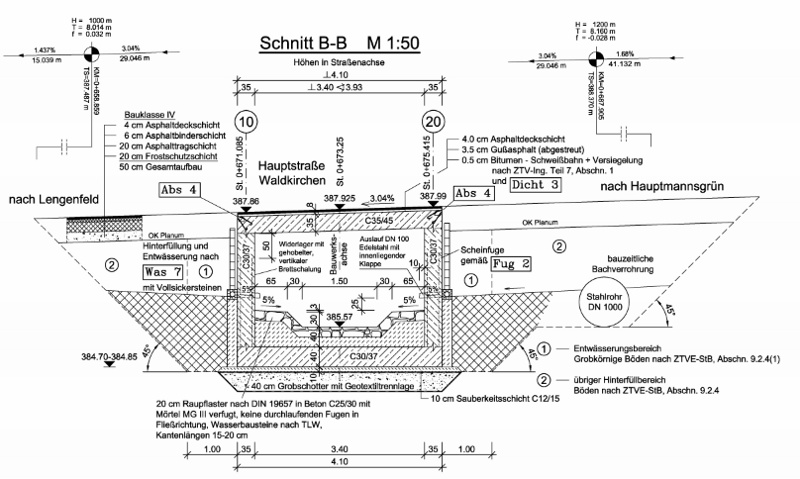

Als Konstruktionsform wurde ein geschlossener Stahlbetonrahmen mit Flachgründung und einem  Kreuzungswinkel von 66,67 gon ausgeführt. Die Fahrbahnbreite beträgt 5,5 m und die Stützweite 4,33 m.

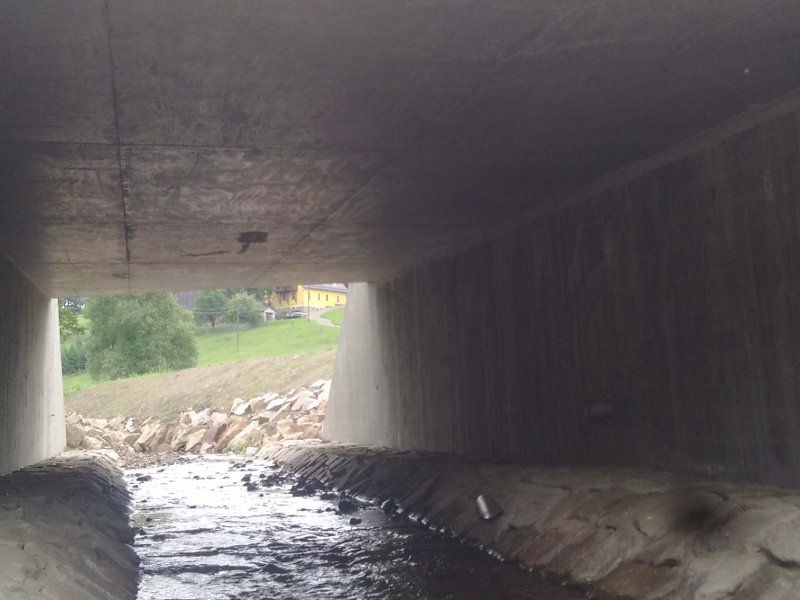

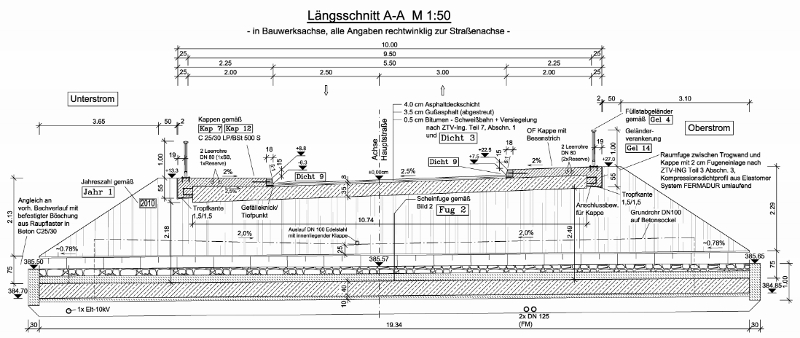

Der Überbau ist als schlaff bewehrte Stahlbetonplatte mit einer Konstruktionshöhe von 0,35 m hergestellt. Die lichte Weite der Widerlager beträgt 3,40 m und die Breite zwischen den Geländern 9,50 m.

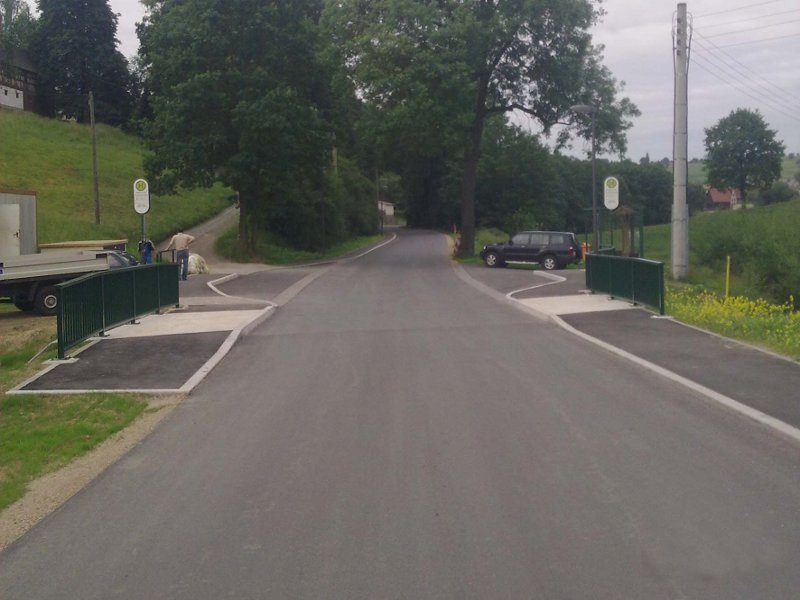

Den seitlichen Abschluss bilden Kappen (nutzbare Kappenbreite 2,00 m) gemäß Richtzeichnung mit Granitbord.

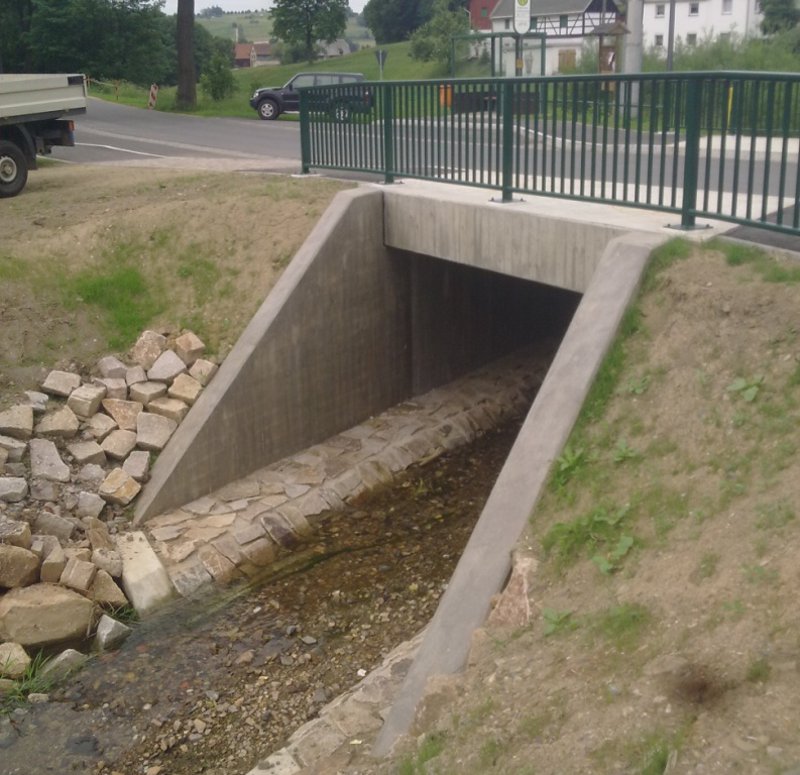

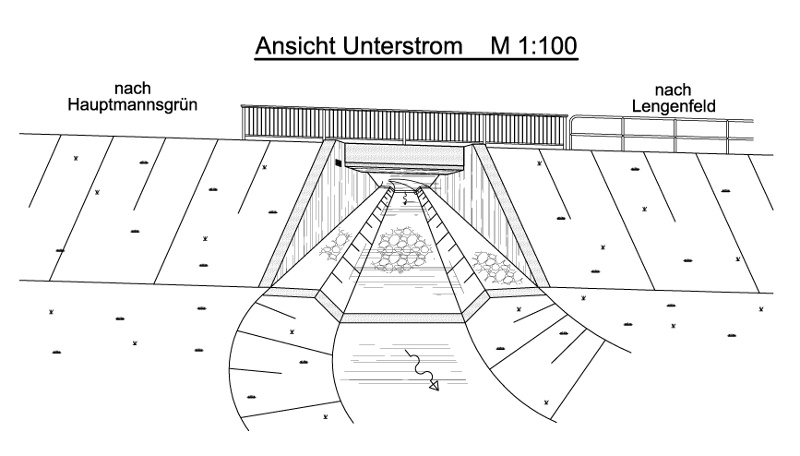

Oberstrom und Unterstrom ist das Bauwerk mit Trogquerschnitt im Bereich der Böschungen hergestellt.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
