K 7840 Hundsgrün - Bauwerk 4

Beschreibung

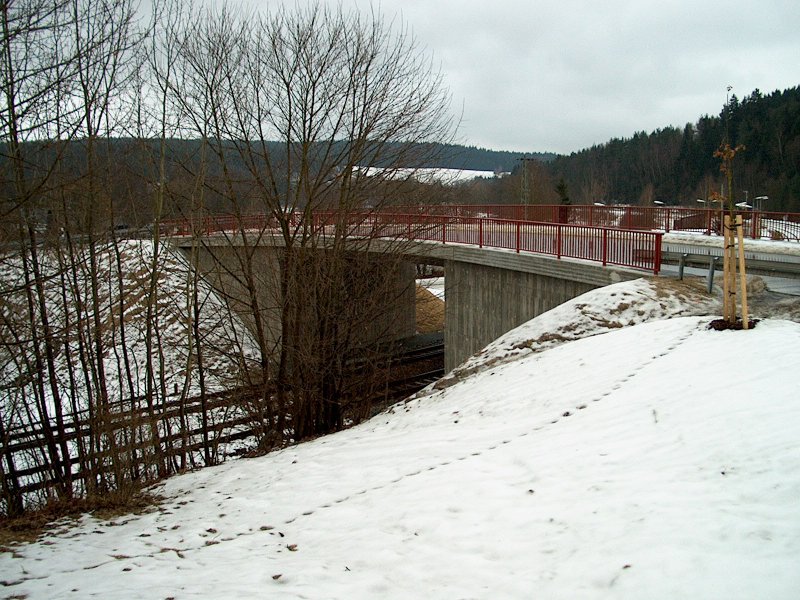

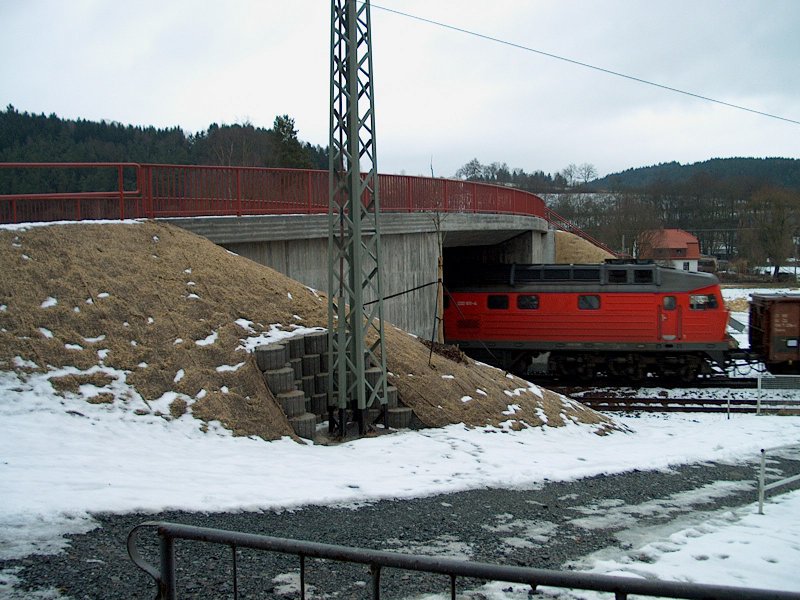

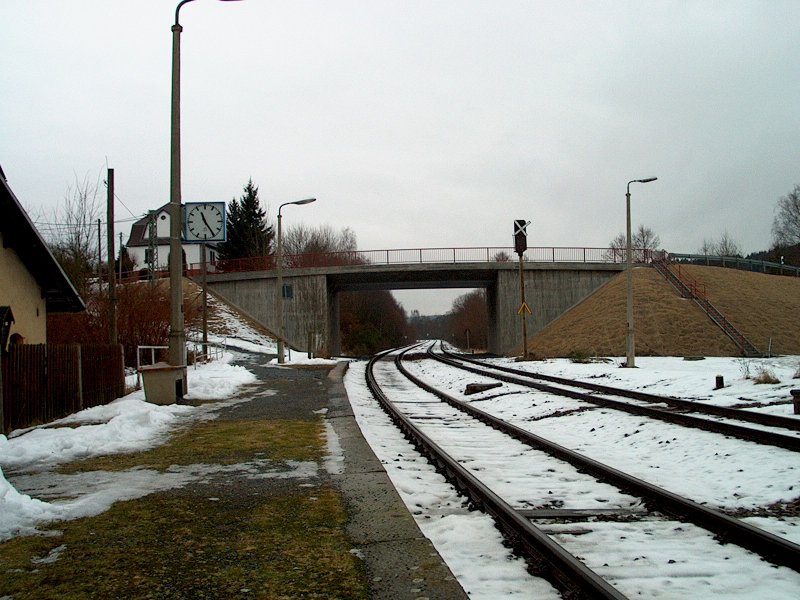

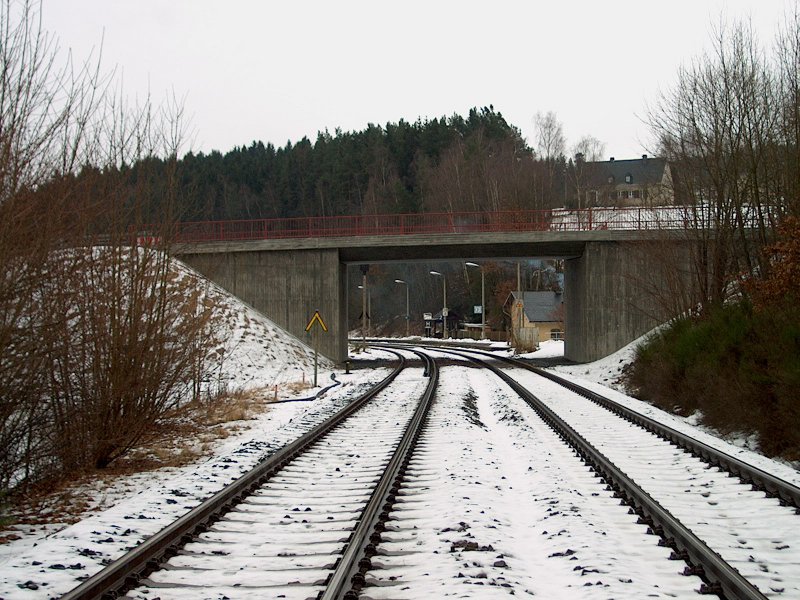

Bei dem beschriebenen Bauwerk handelt es sich um den Ersatzneubau der Brücke BW 4 über die Gleise der DB AG im Zuge der K 7840 in Eichigt OT Hundsgrün.

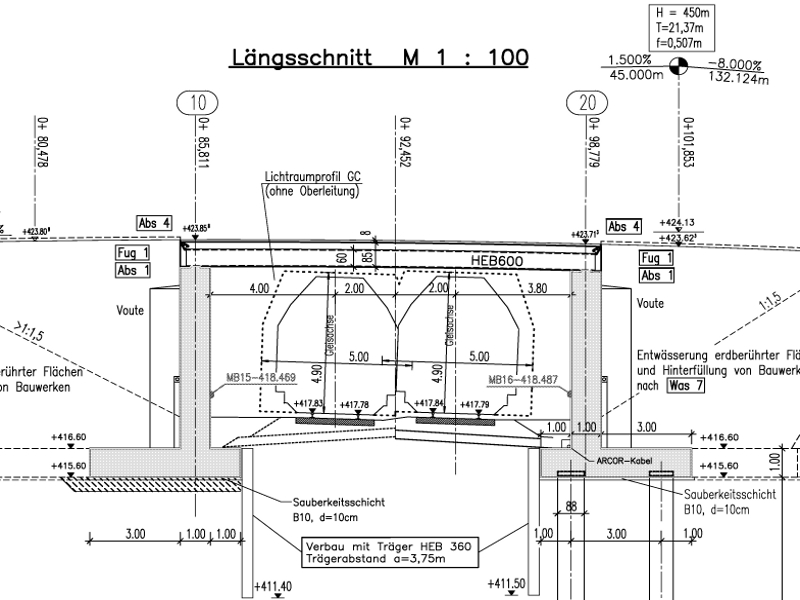

Die Tragkonstruktion des Überbaues ist in WIB-Bauweise errichtet. Die Platte wird beidseitig durch Betongelenke auf den Widerlagerwänden fixiert. Die Geometrie der Einfeldplatte stellt sich in einer Schiefwinkligkeit von 90,96 gon dar. Die in Brückenachse gemessene Stützweite beträgt 12,92 m. Die Platte hat eine Konstruktionshöhe von 85 cm.

An den Längsseiten sind Kragarme mit einer Länge von 1,6 m angeordnet.

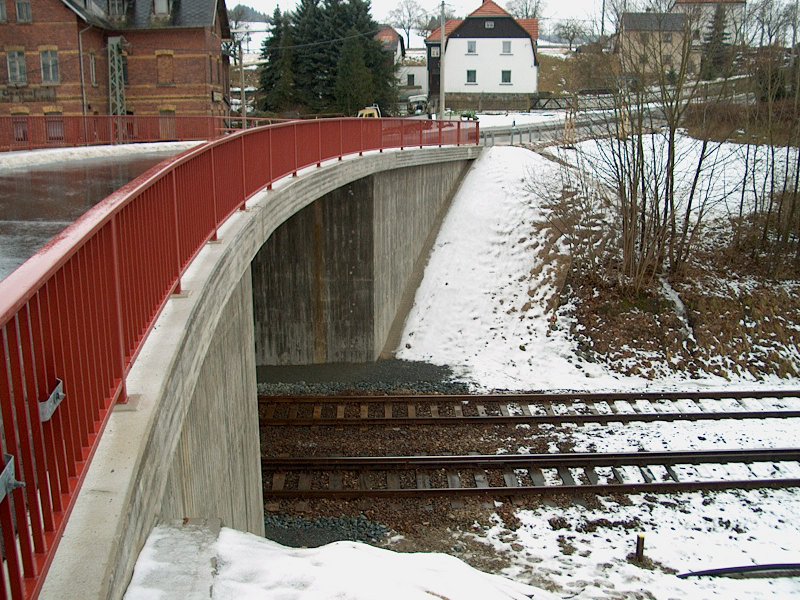

Im Grundriss verläuft die Brückenachse mit einem Radius R=55,50 m. Im Aufriss liegt das Bauwerk im Ausrundungsbereich.

Die beiden kastenförmigen Widerlager sind unterschiedlich gegründet. Die Gründung des Widerlagers West (Achse 20) erfolgt mittels Bohrpfählen mit einem Durchmesser von 0,88 m. Das Widerlager Ost ist flach gegründet, da im Gegenteil zum Widerlager West tragfähiger Boden im Gründungshorizont vorliegt.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
