Beschreibung

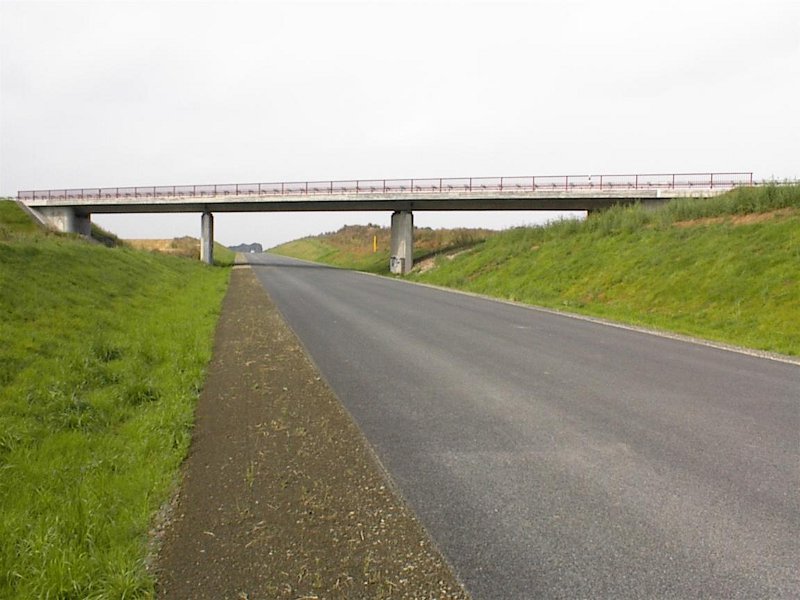

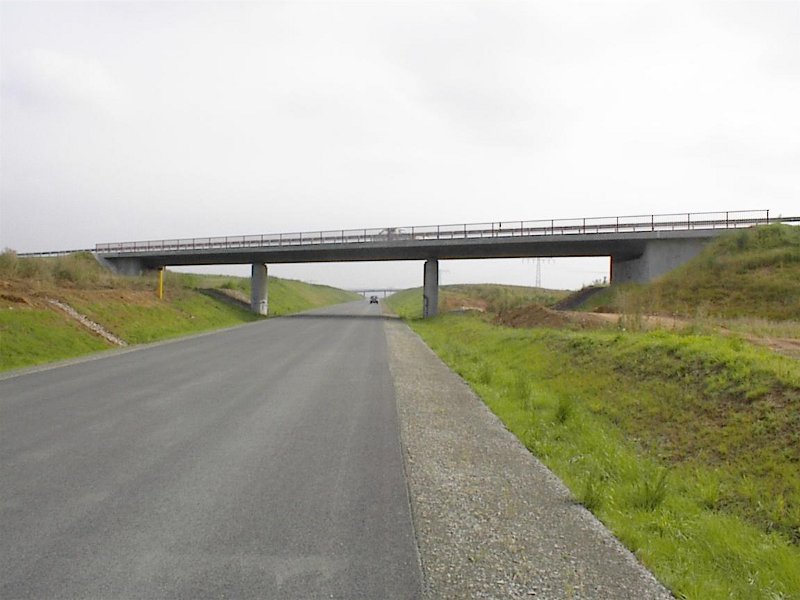

Im Rahmen des Ausbaus der B 93 Ortsumgehung Altenburg wurde ein Brückenbauwerk als Überführung der Kreisstraße K 206 (Schelchwitzer Weg) errichtet.

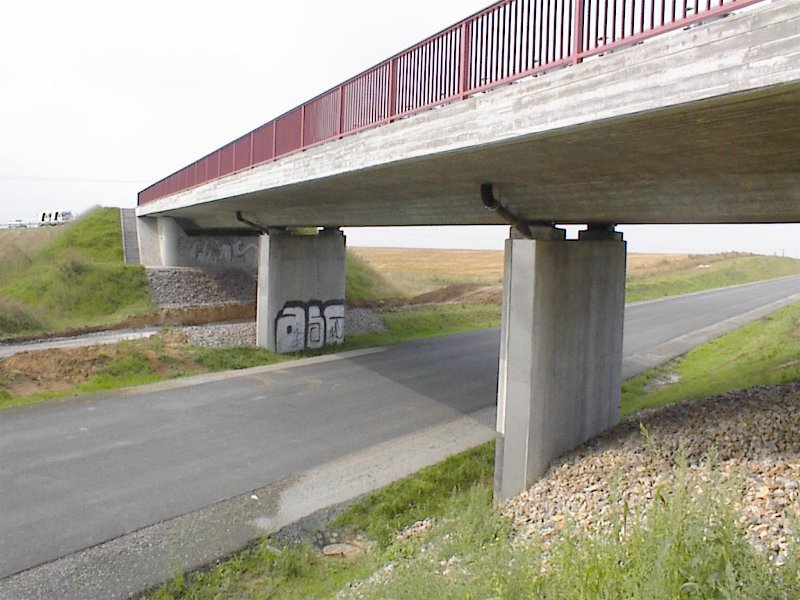

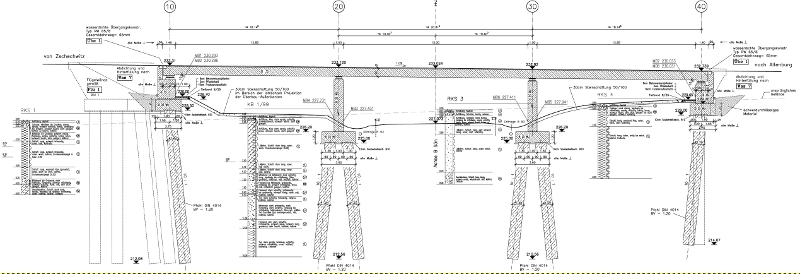

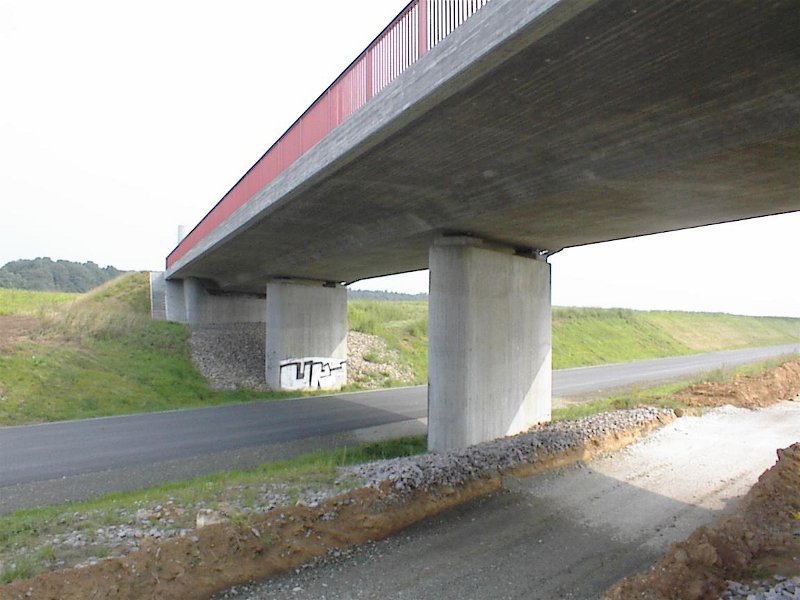

Zur Ausführung kam eine dreifeldrige Spannbetonbrücke auf einer Bohrpfahlgründung mit Elastomerlagern und beidseitigen Übergangskonstruktionen.

Die Stützweiten sind 18,15 m - 20,81 m - 18,15 m.

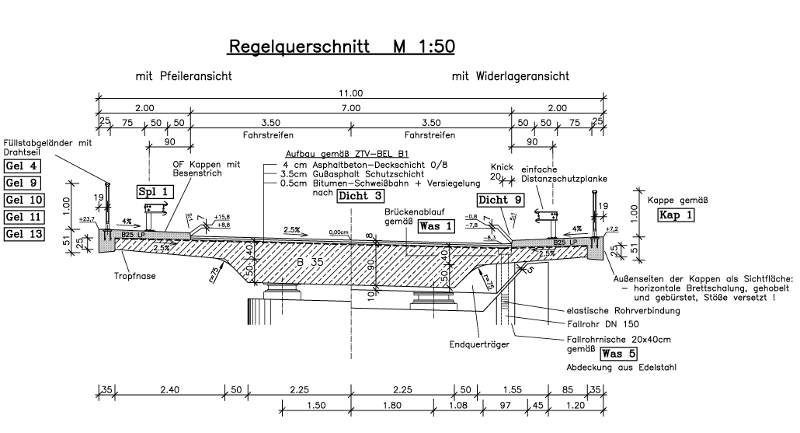

Der Überbau mit einer Überbaulänge von 58,93 m ist als einstegiger Plattenbalken längs beschränkt vorgespannt ausgebildet.

Der Kreuzungswinkel beträgt 55,82 gon.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
