Beschreibung

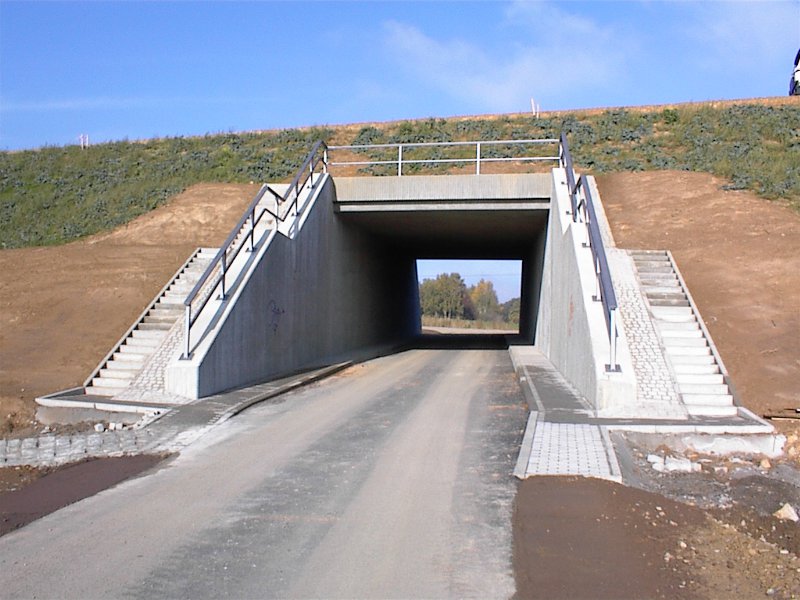

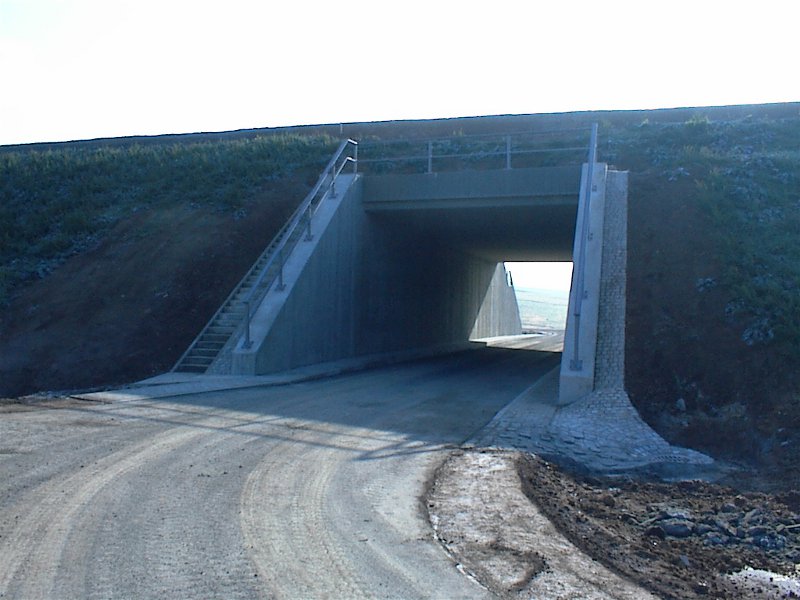

Im Zuge des Neubaues der B 93 Ortsumgehung Altenburg wurde das überschüttete Bauwerk zur Unterführung des Wirtschaftsweges Mühlfeldgraben errichtet.

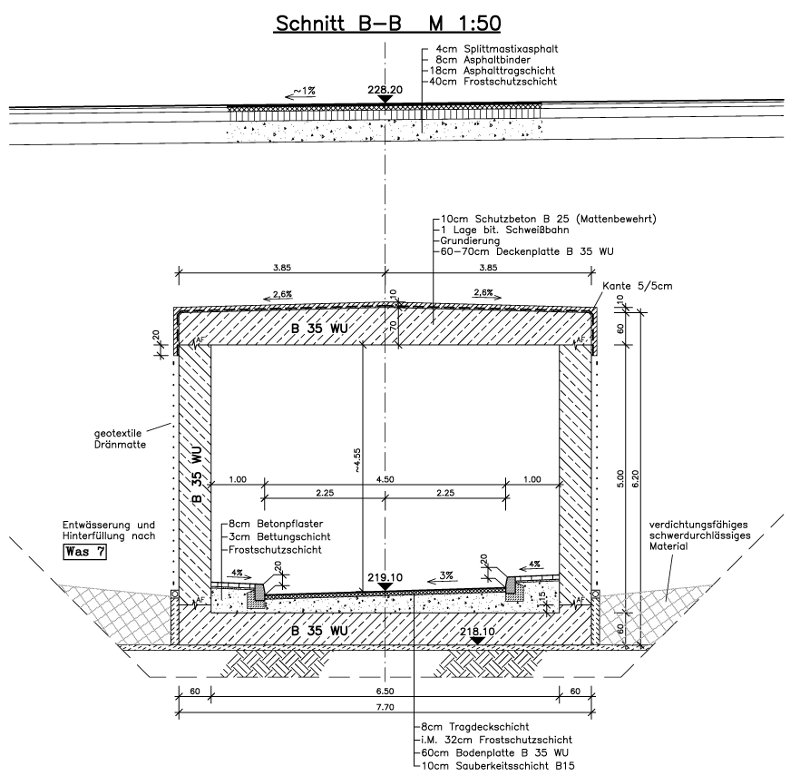

Der Wirtschaftsweg ist mit einer Gesamtbreite von 6,50 m und einem konstanten Längsgefälle von 6,3 % unterführt. Das Brückenbauwerk ist im überschütteten Bereich als geschlossener Rahmen mit Bauteildicken von 60 cm ausgeführt. Die Deckenstärke beträgt aufgrund des Dachgefälles 60-70 cm. Die lichten Maße des Rahmens betragen B/H = 6,5 m/5 m.

Die max. Überschüttungshöhe beträgt ca. 4,15 m. Der Abschluss des Rahmens erfolgt mit Kappen gemäß RIZ [KAP 8].

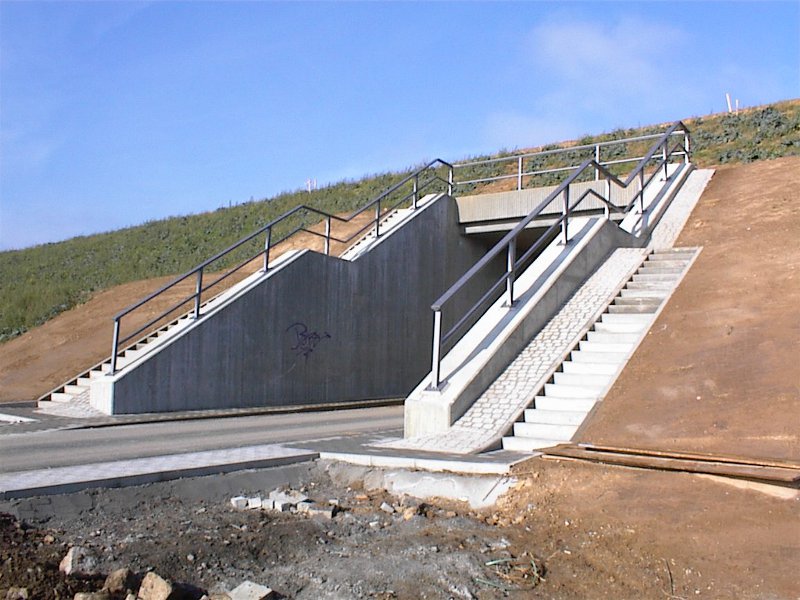

Im Portalbereich geht der geschlossene Rahmen in einen offenen Trogquerschnitt über. Die Wandhöhe ist dabei dem Böschungsverlauf angepasst. Die Bauteildicken betragen 60 cm.

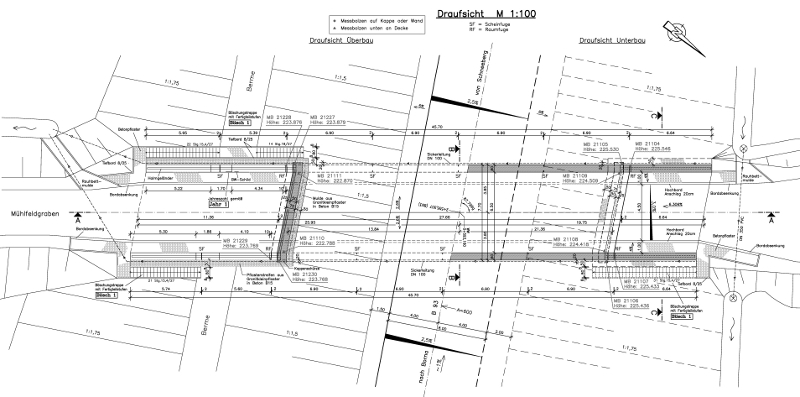

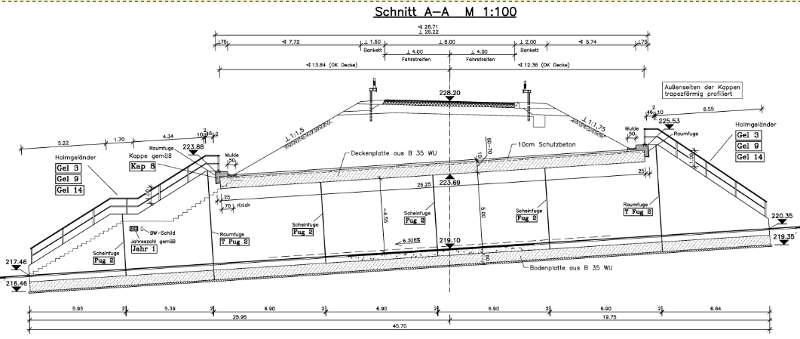

Die Länge des Bauwerkes beträgt in Achse 45,70 m bei einem Kreuzungswinkel von 87,8 gon.

Eine Zusammenfassung der Baumaßnahme zum Download finden sie hier.
